工作原理介紹
伺服電動缸是將伺服電機與絲杠一體化設計的模塊化產品,將伺服電機的旋轉運動轉換成直線運動,同時將伺服電機**優點:精確轉速控制,精確轉數控制;精確扭矩控制轉變成精確速度控制;精確位置控制和精確推力控制,用以完成各種設備的精密壓裝、推拉、閉合、起降等控制。

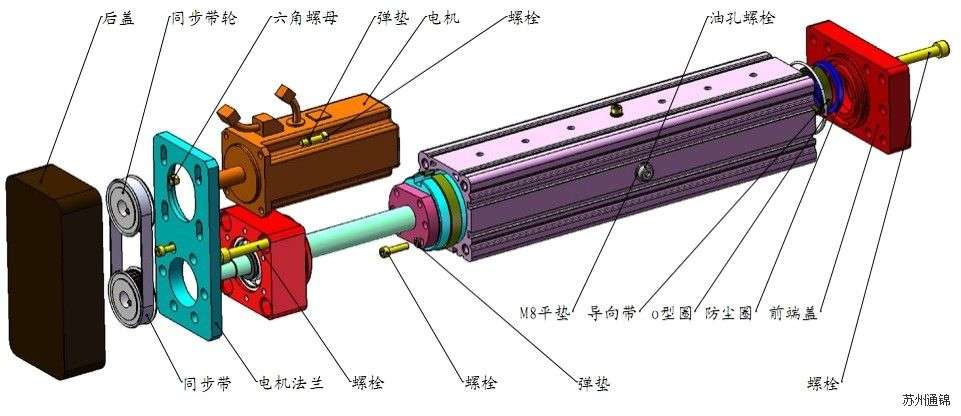

結構組成
電動缸的主要構成有:馬達(伺服馬達、步進馬達、直流馬達等),絲杠(滾珠絲杠、行星滾珠絲杠、T型絲杠),減速機,絲桿螺母,防旋轉裝置,傳感器,傳動部件(同步帶、聯軸器、齒輪等)

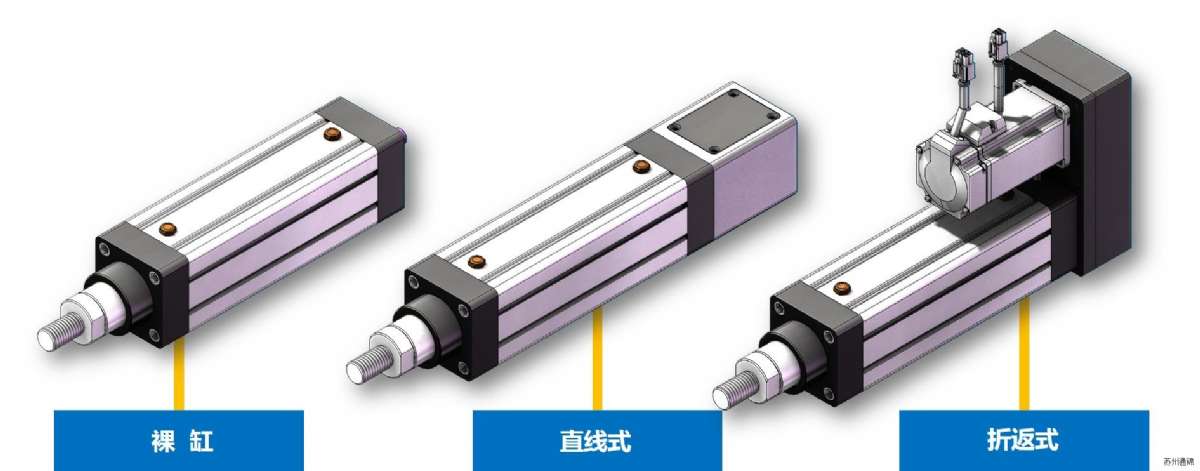

常見形式
性能特點
無 污 染:使用清潔,解決了氣動機構噪音和液壓機構油液泄露問題;
精確定位:具有極高的定位精度,重復定位精度±0.01mm;
精確控制:通過伺服控制器或PLC控制,可實現閉環精確控制;
同 步 性:可實現多臺同步控制;
過載保護:可通過伺服驅動器實現過載報警;
承載能力:單缸承載能力可達300KN;
其 他:安裝靈活,易拆卸維修,維護成本低,可在各種環境下工作。
性能對比
相對于液壓缸/氣缸,電動缸有著獨到的優點:
我們的不需要復雜的成套系統支持 (包括泵,管道,閥門,過濾器,很多接頭等);
我們可以節約很多的空間,而且在無維護的情況下,安全可靠的工作;
沒有油污的污染,大幅度降低噪音,保持潔凈安靜的工作環境。其對比如下:

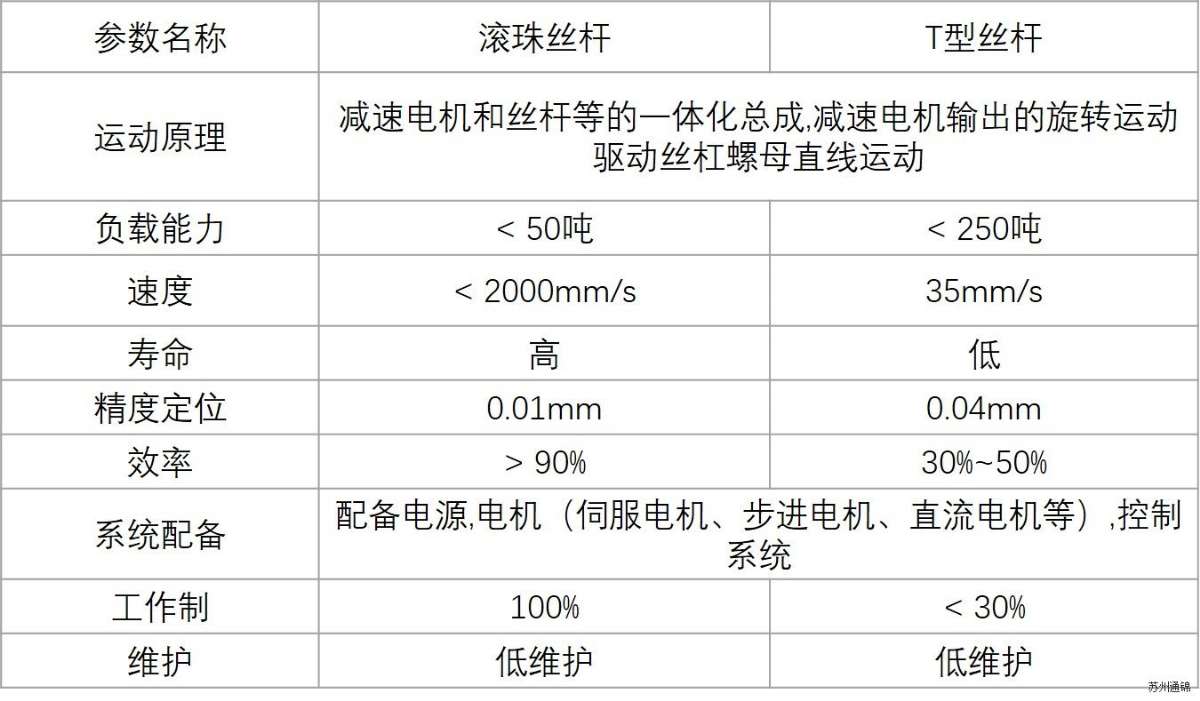

絲桿類型對比

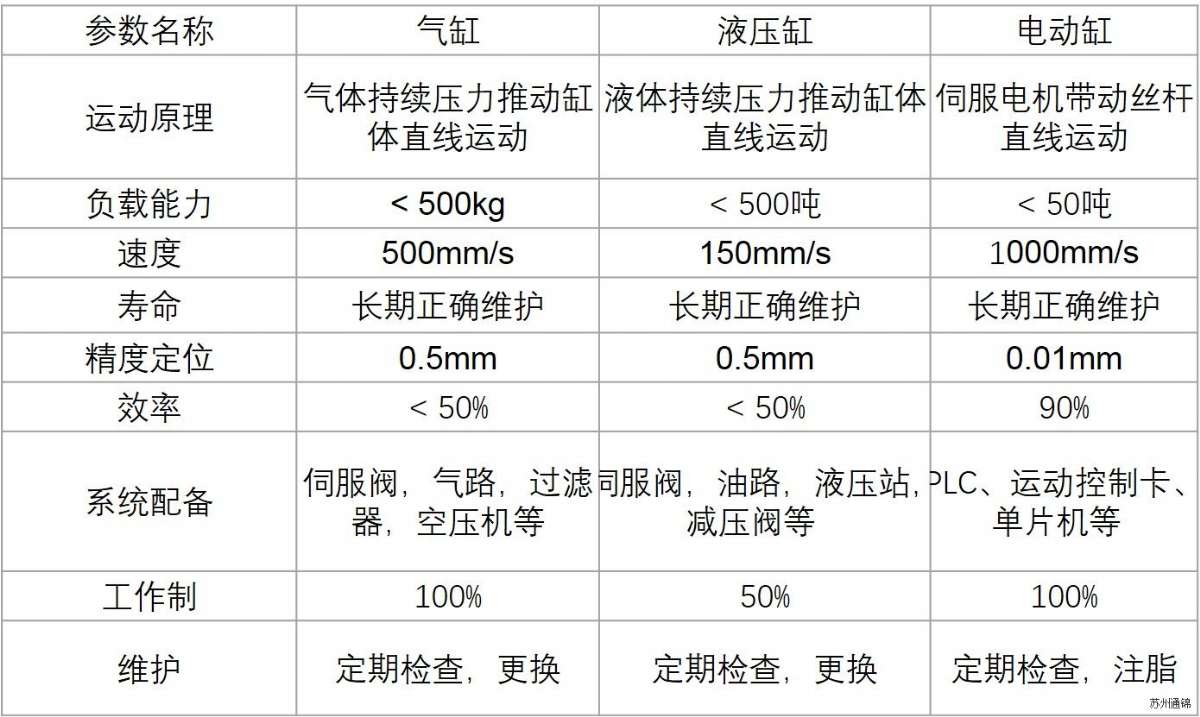

氣缸、液壓缸、電動缸對比

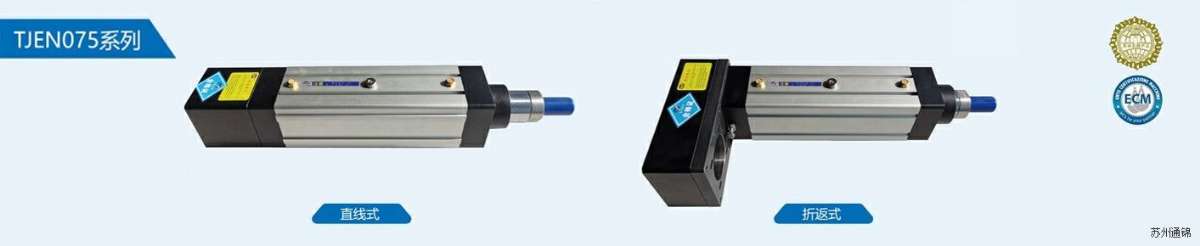

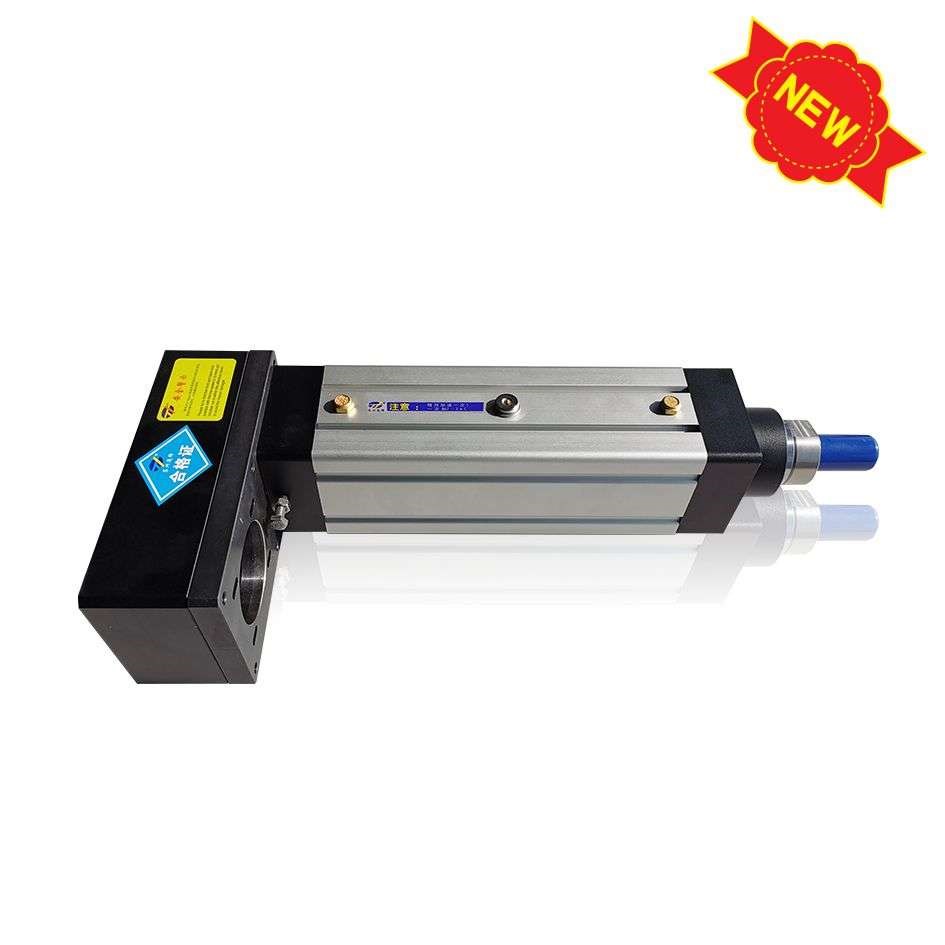

新品介紹

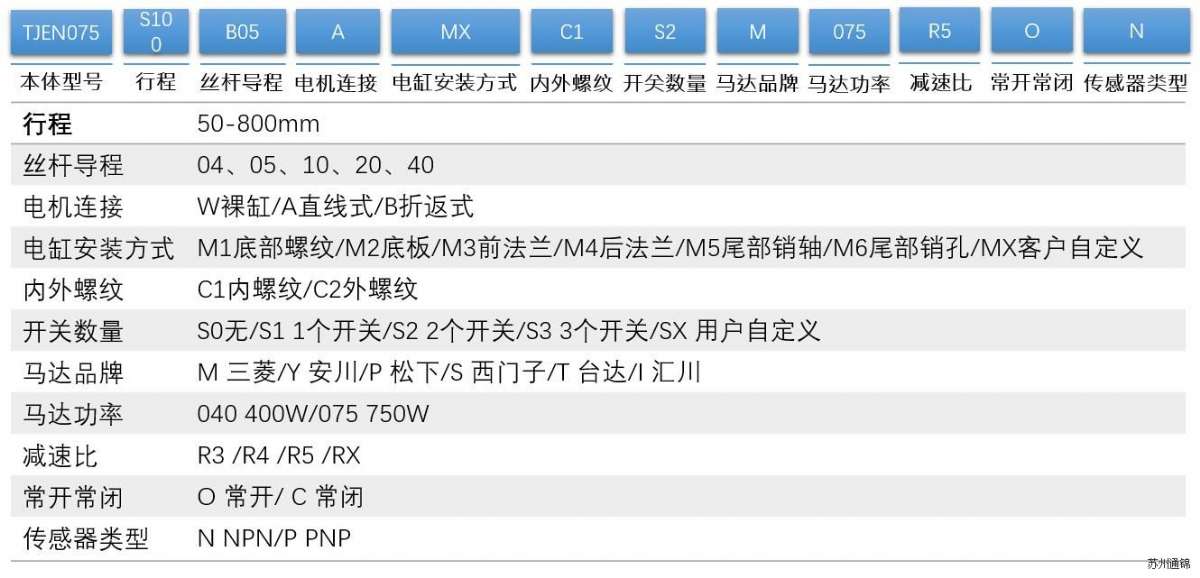

新品型號表示
應用行業
伺服電動缸主要應用于實驗設備、專用設備、軍事設備等領域,以及其他可代替液壓、氣動的場所,是液壓、氣動設備的升級產品,如全電動多自由度平臺等。
實驗設備:
高頻振動臺、高頻沖擊臺、仿真平臺、試驗臺、造波機;
專用設備:
工業自動化生產線、裝配線、坐標機械用、升降臺、調偏控制、閥門控制、機械設備、咖瑪力、食品醫藥行業、伺服壓機機、數控機床、行業包裝機、汽車電子壓裝機、紡織設備卷繞機分度、模具位置控制、夾緊、鉆孔、定位、自動調節控制等;
軍用設備:
雷達支撐架、發射平臺升降機構、導彈起豎架、艙門開啟缸、火炮俯仰驅動裝置、車體電動調平機構、導彈外殼翻轉機構、掃雷機器臂、六自由度搖擺機構、履帶調節機構、抓彈機構、方艙擴展機構等特種設備。
